电网企业重视电力设备节能降耗工作。国网河北电力攻克了铁心材料、结构等方面的难题，研发了新型非晶合金配电变压器。单台新型非晶合金配电变压器相比传统硅钢变压器能耗降低约1%，规模化应用后节能效益可观。

9月7日，在河北省泊头市10千伏文开线综合配电变压器改造工程现场，一台新型非晶合金配电变压器投运。这种新型变压器由国网河北省电力有限公司牵头研发，与传统变压器相比能耗更低，在第49届日内瓦国际发明展上获得金奖。

20年起，围绕提升配电变压器新型材料性能，国网河北电力联合多家科研单位开展攻关。攻关团队创新材料成分配比，提出三角立体卷绕结构，建立严格评价标准，研发出新型非晶合金配电变压器。该成果已实现规模化应用，节能降碳效果很显著。

一、使用措施（LYZZC-9310电力试验行业标准“蓄电池变压器直流电阻测试仪"设计精巧，结构简单）

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、测试过程中，禁止移动测试夹和供电线路

二、功能特点（LYZZC-9310电力试验行业标准“蓄电池变压器直流电阻测试仪"设计精巧，结构简单）

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流，适合中小型变压器和电压互感器的直流电阻测量。

3、护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

7、320X240点阵的超小像素点的65K真彩色液晶，

8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅

9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储

三、技术指标（LYZZC-9310电力试验行业标准“蓄电池变压器直流电阻测试仪"设计精巧，结构简单）

1、输出电流：<5mA、40mA、200mA、1A、5A、10A

2、分辨率：0.1μΩ

3、量程： 100Ω-20KΩ     （<5mA档）

            1Ω-250Ω     （40mA档）

100mΩ-50Ω    (200mA档)

5mΩ-10Ω        (1A档)

1mΩ-2Ω       (5A档)

0.5mΩ-0.8Ω  (10A档)

4、准确度：0.2%±0.2μΩ

5、工作温度：-10～40℃

6、工作湿度：<90%RH，不结露

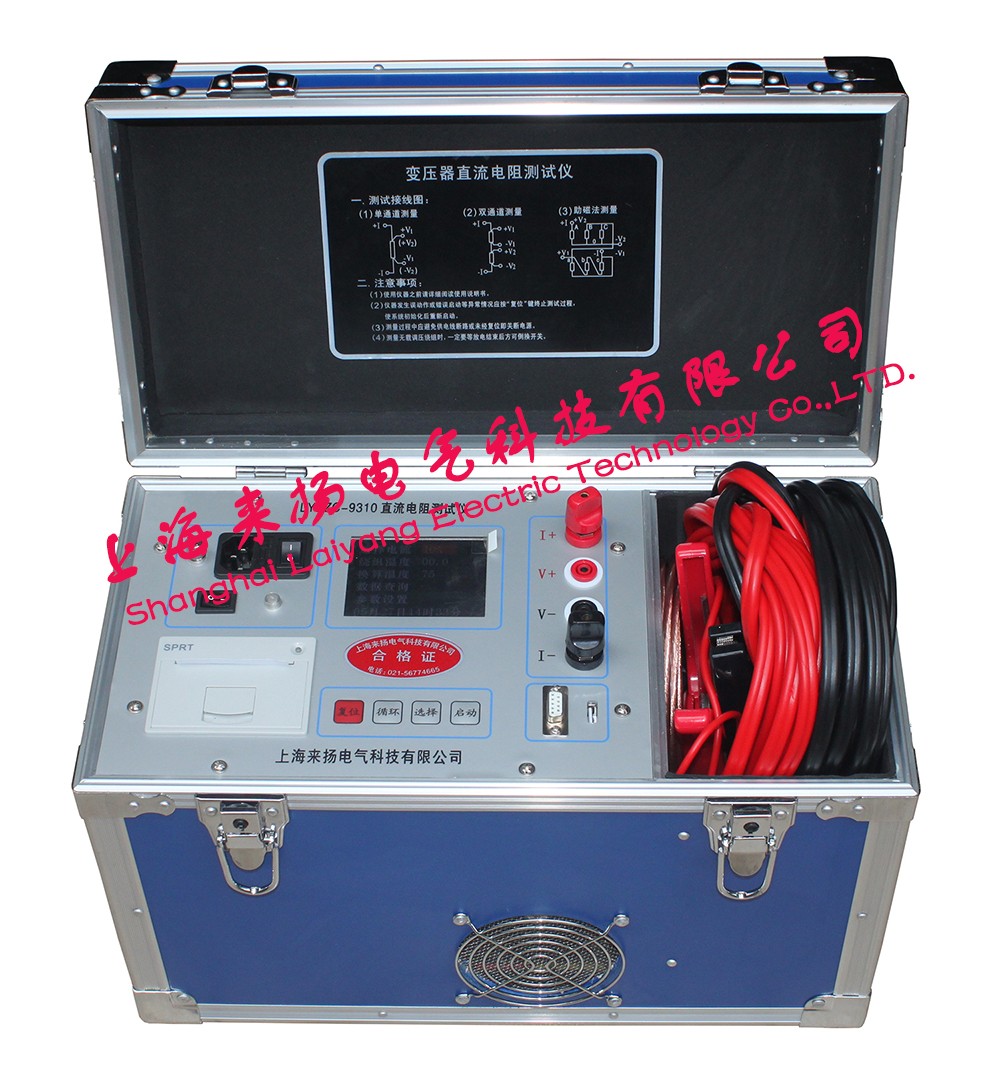

四、系统介绍，仪器的面板见下图（LYZZC-9310电力试验行业标准“蓄电池变压器直流电阻测试仪"设计精巧，结构简单）

AC220 开关   仪器工作电源，交流220V。

接  地  柱   仪器整机接地点，可靠保护

复  位  键   按下此按键本机处于初始状态，可对输出电流进行预置。

循  环  键   按此键光标在主菜单循环滚动

选  择  键   本机复位后，按此键进行电流预置。

启  动  键   输出电流选择完毕后按下此键，微机控制实现全部测试过程。

I+、 I-       输出电流接线柱，I+为输出电流正，I-为输出电流负。

V+、V-     电压采样端，V+为电压线正端，V-为电压线负端。

RS232       通用串行接口，可通过计算机控制仪器。

USB          可向U盘输出测试结果。

交直流转换开关： 交直流两用仪器的才具有的开关，否则无此开关。交直流切换开关，一表示直流，二表示交流，O表示断开

充 电 指 示： 交直流两用仪器的才具有的开关，否则无此开关。二极管绿色显示时表示充电完毕，红色显示时表示充电过程中。

当前，能源转型加速。在电网企业内部，电力设备节能降耗工作也持续推进。变压器是电力系统核心主设备之一，铁心材料的性能直接影响着能效。

从世界范围看，铁心的材质主要为硅钢和非晶合金。硅钢作为传统材料，稳定性好，应用成熟；非晶合金作为新型材料，磁化损耗远低于硅钢，在节能方面具有优势。

“非晶合金配电变压器短路极大相电抗差仅0.23%，而同类型硅钢变压器为2%。非晶合金变压器与硅钢变压器相比抗短路能力大幅提升，运行也更加稳定。"

此前，高性能非晶合金材料仅在国外部分地区批量生产。我国在非晶合金材料研发、高能效变压器制造及服役性能评价方面与国际水平存在一定差距。20年，正式立项研发新型非晶合金配电变压器，国网河北电力联合中国电力科学研究院有限公司、国网电力科学研究院有限公司（南瑞集团有限公司）、宁波材料技术与工程研究所、华北电力大学等科研单位和高校，组建跨学科攻关团队，探索研发能耗低、性能稳定的新型非晶合金配电变压器。

本公司是专业生产“蓄电池变压器直流电阻测试仪"高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海来扬电气网站新闻及技术文章内容为传递更多信息而非盈利之目的,内容仅供参考，仅代表作者个人观点，以实际情况为准。)版权归原作者所有，若有侵权，请联系我们删除。
