六氟化硫密度继电器用于监测高压电气设备中的六氟化硫气体密度，监测数据直接反映设备绝缘和灭弧性能，需要定期抄录分析。此前，国网甘肃超高压公司部分变电站靠小型摄像头拍照识别后以有线方式传输数据，部分变电站靠人工抄录数据，监测结果易受天气等因素影响，且可能出现抄录错误。
今年，国网甘肃超高压公司信息通信中心技术团队实地勘查了3座750千伏变电站，蹲点记录六氟化硫密度继电器运行参数和运维流程，与厂家技术人员反复推敲通信协议适配、电源续航等方面关键问题，研发了六氟化硫密度继电器无线远传模块。该模块于11月8日起在750千伏兰州东变电站试点应用。
六氟化硫密度继电器无线远传模块体积小，即插即用，安装时无须改动设备原有的结构。依托变电站宽窄带无线网络，该模块可将压力数据实时传输至监控系统，精准监测预警异常。“我们每周都要抄录数据。以往，抄录全站几百台设备相关数据要用大半天，手写数据还容易出错。现在，我们可以在监控系统上实时查看数据，第1时间发现异常，效率提高了很多。"
设备精益化运维是电网安全运行的关键保障之一。国网甘肃超高压公司聚焦设备运维关键痛点，逐步在运维管理的750千伏变电站内部署大量物联感知终端和智能装备，持续推进数字基础设施建设，推动运维模式智能化升级。
国网甘肃超高压公司在750千伏兰州东变电站、熙州变电站等6座变电站开展可信无线专网建设，在750千伏变电站全域部署宽窄带无线网络，实现巡检机器人、无线传感器数据统一回传展示；针对750千伏武胜变电站内易发生设备凝露情况，联合兰州大学科研团队反复测算凝露关联数据，制订“涂层控温+物理阻水+无线监测"综合方案，构建“控温差、降湿度、强监测"闭环防控体系，消除设备凝露隐患……一系列创新举措进一步提升了甘肃主网变电站设备缺陷发现率，缩短了故障处置周期，促进设备运行可靠性进一步提高。
一、简介（LYWHX-9200B电力市场需求“高压电流表远距离核相仪"易上手，熟练快）

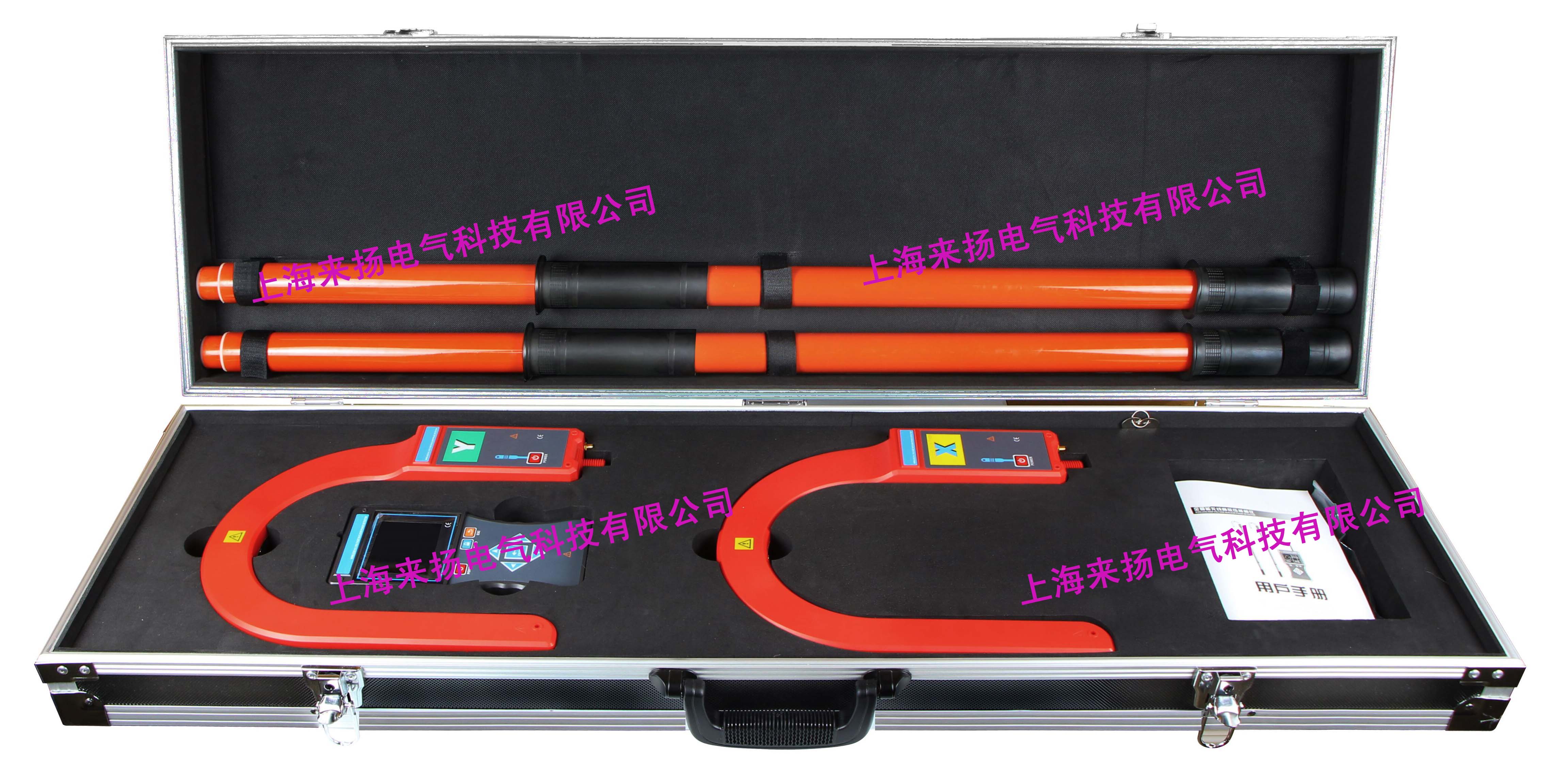

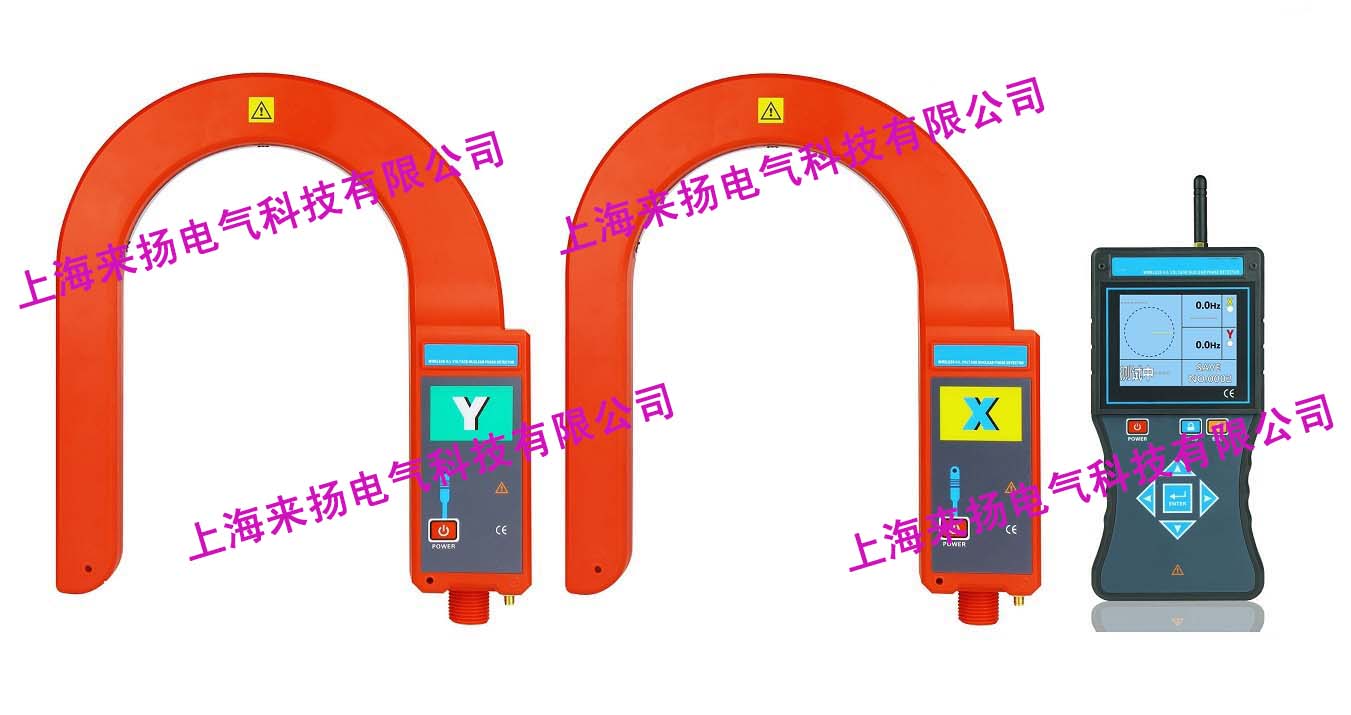

仪器由无线接收器、钩式探测器、伸缩绝缘杆等组成。钩式探测器不同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设计，B型产品还兼容高压电流测试功能，可以直接挂在线路上测试电流、核相，省时省力，可钩Ф168mm的导线，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏显示核相结果、电流、相位、频率等，有向量图指示，“X信号正常、Y信号正常、同相、异相"等语音提示，清晰直观。空旷地面核相距离可达1600m远，能对10V～550kV的电压线路全智能核相，其中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
LYWHX-9200B型的X探测器还具有高低压电流、漏电流测试功能，电流测量范围为0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用于漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。
二、型号区别（LYWHX-9200B电力市场需求“高压电流表远距离核相仪"易上手，熟练快）
型 号 | 核相距离 | 核相电压等级 | 电流量程 |
LYWHX-9200 | 0～1600m | 10V～550kV | / |
LYWHX-9200B | 0～20000A |
三、技术规格（LYWHX-9200B电力市场需求“高压电流表远距离核相仪"易上手，熟练快）
功 能 | 高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等 |
电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
测试方式 | 钩式探测器，可以挂在线路上或钩住导线测试 |
传输方式 | 315MHz、433MHz无线传输 |
核相距离 | 短距离模式：0～150m（开机默认） 长距离模式：2～1600m |
显示模式 | 3.5寸真彩液晶屏显示 |
可测线径 | Ф168mm的导线，或168mm×245mm的母排 |
量 程 | 核相电压等级：AC 10V～550kV |
相位：0.0°～360.0° | |
频率：45Hz～75Hz | |
电流：0.00A～20000A(选型) | |
分 辨 力 | 0.1°；0.1Hz；10mA |
精 度(23℃±5℃，80%RH以下) | 相位：≤±10° |
频率：≤±2Hz | |
电流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt; | |
相别定性 | 同相:－30°～30°；异相: 90°～150°和210°～270° |
语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |
数据存储 | 9999组 |
核相方式 | 接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
验电指示 | 探测器“嘟--嘟--嘟"蜂鸣声 |
换 档 | 自动换档 |
位置误差 | 测试电流时导线位置误差的影响：A区无位置误差；B区约增加0.2%；C区约增加2%(见后图) |
采样速率 | 2次/秒 |
仪表尺寸 | 钩式检测仪：长宽厚310mm×270mm×52mm |
接收器：长宽厚250mm×100mm×40mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
无信号指示 | 当接收器没有收到发射信号时动态显示“----"符号 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低于3.2V时 探测器：电源指示灯慢闪，提醒充电 接收端：电池电压低符号显示，提醒充电 |
额定电流 | 探测器：35mA max；接收器：300mA max |
仪表质量 | 钩式检测仪：496g(含电池) |
接收器：395g(含电池) | |
绝缘杆：1.45kg | |
总质量：13.5kg(含仪表箱) | |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) | |
接收器：2000V/rms(外壳前后两端之前) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 |

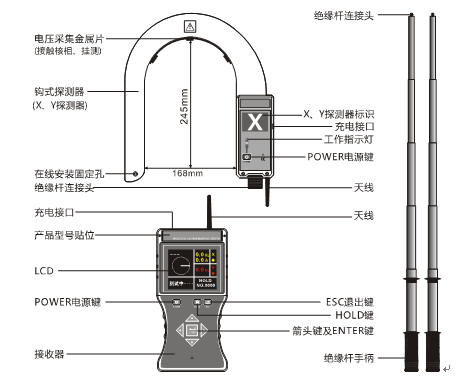

四、结构（LYWHX-9200B电力市场需求“高压电流表远距离核相仪"易上手，熟练快）
在750千伏兰州东变电站主控室内，运维人员任凤娇通过变电站智能巡检系统发出巡检任务。随后，站内智能化设备按照预先设定的巡检路线，仅用2小时就完成了全站设备巡检任务。
自23年6月起，国网甘肃超高压公司在兰州东变电站逐步构建“空天地"数智化巡检体系。695台摄像机遍布站内每个设备区，搭配无人机、轨道机器人、机器狗等智能设备，如同为变电站装上了“千里眼"“顺风耳"和“显微镜"。
无人机从站内机巢自主起飞，按照预设航线巡查高空一次设备，搭载的高清摄像头与红外热成像仪精准捕捉导线接头发热、绝缘子破损等缺陷，并将画面和数据实时传回变电站智能巡检系统，缺陷识别准确率达95%以上。轨道机器人在750千伏保护小室内灵活移动，精准完成保护屏数据监测、表计数据抄录和红外测温，遇到紧急情况能快速响应巡检任务。机器狗凭借多传感器精准定位，可自主规划巡检路线、智能避障，深入设备密集区、狭窄角落等区域，开展一次、二次设备精细化巡检。同时，各类监控终端同步开展低空一次设备、大型充油充气设备等常规巡检，精准发现运行异常。
变电站智能巡检系统归集智能化设备采集的数据，综合分析后生成巡检报告。常规巡检中，运维人员只需要复核确认主变压器、高压电抗器等重点设备的巡检结果，大幅减少了重复性工作。目前，“空天地"数智化巡检体系在兰州东变电站已实现Ⅰ类点位100％全覆盖，Ⅱ类点位覆盖率达99.1%。国网甘肃超高压公司正在运维管理的全部站点推进智能化设备和相关技术应用。
本公司是专业生产“高压电流表远距离核相仪"高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海来扬电气网站新闻及技术文章内容为传递更多信息而非盈利之目的,内容仅供参考，仅代表作者个人观点，以实际情况为准。)版权归原作者所有，若有侵权，请联系我们删除。
|
|||||
|
|||||
 |
