南方电网广东电网能源发展公司面对50000皮法超大附加电容量、复杂的电磁环境，在广东省内第1次自主完成了带有近千米GIL管500千伏电磁式电压互感器的误差测试。本次试验实现了对超大附加电容量的超高压电压互感器误差测量试验从“理论可行"到“实践落地"的跨越，标志着公司电力互感器现场误差试验技术已跻身国内很高水平。

从工艺来说，通过约908米无开口的GIL管道直接连接项目的500千伏开关场变高侧电磁式电压互感器与主变压器可以大大保障系统的稳定性。但对于试验人员，这是从未有过的挑战，为攻克难题，南方电网广东电网能源发展公司检测试验研究所创新采用“高精模拟"攻关模式。首先，精确构建电容—电感匹配模型，推演出需“（200±10）亨等效电感"的工频谐振条件，创造理论条件。然后，在南方电网广东电网能源公司石马基地的高压大厅搭建模拟平台，通过“6组耦合电容器并联+分压器组合"精准复现（50000±100）皮法电容环境，并串联2台100亨电抗器成功匹配50赫兹谐振。通过成功的模拟试验为现场实操积累了宝贵经验并奠定了扎实基础。

一、概述（LYBBC-V《变压器变比组别测试仪》重量轻方便携带）

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的资料。本变压器变比组别测试仪克服了传统变比电桥测试的缺点，屏幕采用了大屏幕彩色液晶显示屏，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快，准确度高。

二、措施（LYBBC-V《变压器变比组别测试仪》重量轻方便携带）

1、使用本仪器前一定要认真阅读本说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

3、仪器应避免剧烈振动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

6、高、低压测试线不要接反。

7、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

三、性能特点（LYBBC-V《变压器变比组别测试仪》重量轻方便携带）

1、测试量程宽，高可达10000。

2、测试速度快，10秒钟完成三相测试。

3、具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。

4、具有角差测试功能。

5、Z形联接变压器测试。

6、具有CT变比测试功能。

7、高、低压两档电压自动输出，适应不同特点的试品测量。

8、不掉电时钟和日期显示，数据存储方式分为本机存储和U盘存储。

9、高、低压反接的保护功能。

10、变压器短路、匝间短路保护功能。

11、热敏打印机输出功能，快速、无声。

四、技术指标（LYBBC-V《变压器变比组别测试仪》重量轻方便携带）

量程：0.9～10000

准确度：±(0.1%+2字)(500以下)         ±(0.2%+2字)(500～2000)

±(0.3%+2字)(2000以上)

分辨率：0.9～9.9999（0.0001） 100～999.99（0.01）  10000及以上（1）

10～99.999（0.001）          1000～9999.9（0.1）

4、工作电源：AC220V±10%   50Hz

5、使用温度：-20℃～50℃

6、相对湿度：≤90%，不结露

五、面板及各功能键介绍（LYBBC-V《变压器变比组别测试仪》重量轻方便携带）

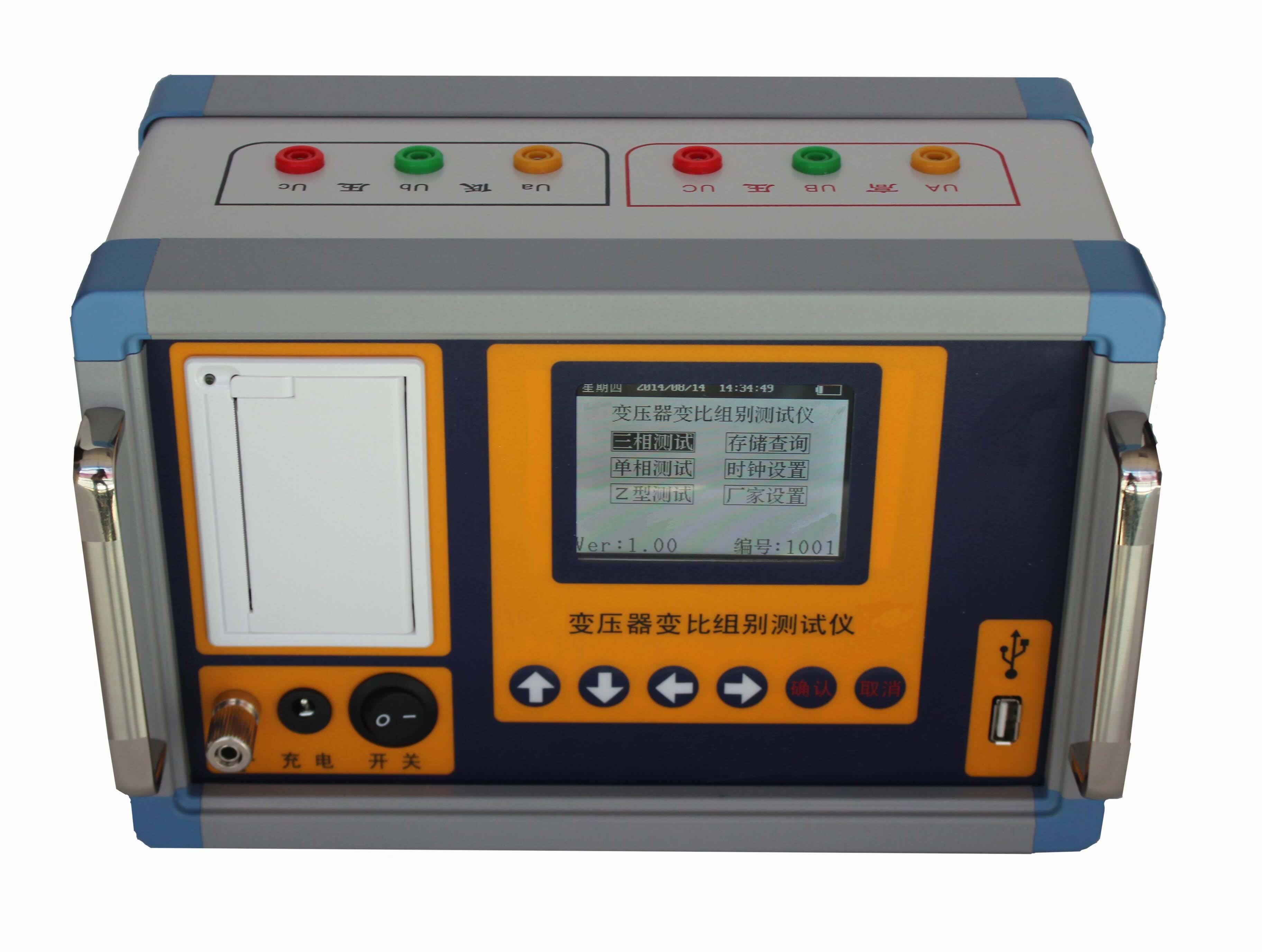

低压测试端：黄、绿、红3色接线座，分别为a、b、c三相，连接黑色电缆，电缆另一端有黄、绿、红3色夹钳，对应接被测变压器低电压侧的a、b、c三相。

高压测试端：黄、绿、红3色接线座，分别为A、B、C三相，连接红色电缆，电缆另一端有黄、绿、红3色夹钳，对应接被测变压器高电压侧的A、B、C三相。

显示屏：480×272点阵、65K色TFT彩色液晶，带LED背光，显示操作菜单和测试结果。

按键：操作仪器用。 “↑↓"为“上下"键：选择移动或修改数据；“←→"为“左右"键：选择移动或修改数据；“确认"键：确认当前操作；“取消"键：放弃当前操作。

串行通讯口：仪器升级用。

U盘接口：外接U盘用，存储仪器测量结果。

打印机：可打印测试结果。

：保护接地柱。

电源插座：是整机电源输入口，接220V、50Hz交流电源，插座带保险和开关。
