在电力系统的稳定运行中，GIS（气体绝缘金属封闭开关设备）设备的可靠性至关重要。然而，其内部的隐蔽缺陷如同潜藏的“定时的危险"，给电力安全带来了巨大挑战。局部放电检测作为评估 GIS 设备绝缘性能、发现潜在缺陷的关键手段，一直以来都备受关注。但传统的超声波检测法灵敏度不足，对于金属微粒异物等产生的微弱放电信号常常“视而不见"，已经难以满足日益复杂的设备检测需求。面对这一难题，国网江苏电科院自 2024 年起便踏上了技术革新之路。他们勇于挑战传统，提出外施振动与脉冲电流检测法结合的升级方案，并自主研发了配套的操作振动模拟装置。国网江苏电科院这种敢于突破、积极创新的精神，正是推动电力科技进步的强大动力，这一创新成果就是对电力系统安全稳定运行的有力保障。

一、概述（LYZZC9310电力行业新发展方向“手持直流电阻测试仪"特点及性能介绍）

9310直流电阻测试仪是业界的第1款工具化的直流电阻测试仪；采用多项技术研发的一款全自动、数字化的便携式测量仪表。

本仪器不仅适用于配电变压器、互感器、电抗器、电磁操作机构等感性试品，还适用于线材、开关触点、继电器触点等阻性试品的测量。

干式变压器、非晶合金变压器，由于低压线圈采用铜箔绕制，电阻值极低，对此本仪器将电流提升至10A，解决了低值电阻测量的难题。同时针对互感器等高阻值试品，本仪器还将量程扩展至20KΩ。

本仪器内置可充电锂离子电池供电，采用很好的电源管理技术，一次充电可对上百台变压器进行测量。

二、安全措施（LYZZC9310电力行业新发展方向“手持直流电阻测试仪"特点及性能介绍）

使用本仪器前一定要认真阅读本手册。

仪器的操作者应具备一般电气设备或仪器的使用常识。

本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。仪表应避免剧烈震动。

对仪器的维修、护理和调整应由专业人员进行。

测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

在测试过程中，禁止移动测试夹和供电线路。

仪器内置充电锂电池应定期充电维护，长期存放应至少3个月充电维护一次。

*严禁使用非本公司认可的充电器对电池进行充电，否则可能引起爆炸*

8、本仪器仅可使用专用锂离子聚合物电池（型号：JY186X2），换用其他电池，可能引发安全隐患。

三、性能特点（LYZZC9310电力行业新发展方向“手持直流电阻测试仪"特点及性能介绍）

本仪器是业界的第1款变压器直流电阻测试的工具化产品。

本仪器内置可充电的锂离子电池供电。

3、本仪器既适合变压器、互感器、电机等感性试品，又适合铜排、导线、开关触点等阻性试品测量，选配专用探头还可进行温度测量。

本仪器提供6档输出电流选择，极大可以输出10A电流。

本仪器具有温度换算功能。选择试品材料（铜/铝）输入试品温度，仪器自动换算至标准温度（20℃、75℃、120℃）下的阻值，方便与历史数据作对比。

本仪器具有数据的存储功能，机内可存储500组试验数据。配有USB接口可将数据导入U盘中。

本仪器具有放电报警、过热报警等完善的保护电路。通过音响、屏显提示，指示清晰，减少误操作。

四、技术规格（LYZZC9310电力行业新发展方向“手持直流电阻测试仪"特点及性能介绍）

环境温度：0℃～40℃

环境湿度：≤80%RH，无结露

工作电源：锂电池（型号：JY186X2 额定电压：11.1V）

电源适配器：JS-126300（DC12.6V—3A）

尺    寸：155（L）X210(W)X68(D)mm

仪器重量：1.66Kg(含电池)

电阻测量范围和精度

温度测量范围和精度

五、仪器布局（LYZZC9310电力行业新发展方向“手持直流电阻测试仪"特点及性能介绍）

仪器正面视图（见图1）

（图1）

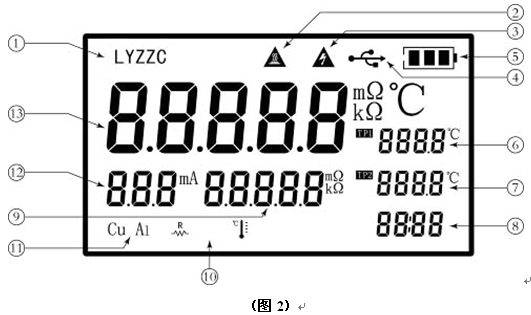

LCD显示内容（见图2）

在此次现场检测中，国网江苏电科院的技术人员充分发挥了新方法和新装置的优势。他们利用振动模拟装置对 GIS 设备气室外壁施加机械振动，巧妙地触发设备内部金属颗粒异物的振动和位移，使其暴露出高频电流信号等放电特征，再通过脉冲电流检测装置进行采集捕捉。这一过程犹如一场精密的“行动"，让原本难以察觉的隐蔽缺陷无所遁形。而金属颗粒异物缺陷发现率提升至 80%以上的显著成效，更是有力地证明了这一创新技术的可靠性和实用性。。GIS 设备作为电力传输和分配的核心部件，其内部隐蔽缺陷一旦引发故障，可能会导致大面积停电，给社会经济和人民生活带来严重影响。通过精准识别和及时处理这些缺陷，能够有效降低设备故障的发生率，提高电力供应的可靠性和稳定性，也推动了整个行业的技术进步。

展望未来，国网江苏电科院将继续秉持创新精神，加大技术研发投入，不断探索和应用新的技术手段，为电力设备的安全运行保驾护航。相信在他们的努力下，电力系统将更加稳定、可靠，为经济社会的发展提供更加坚实的能源支撑。

本公司是专业生产“手持直流电阻测试仪"高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海来扬电气网站新闻及技术文章内容为传递更多信息而非盈利之目的,内容仅供参考，仅代表作者个人观点，以实际情况为准。)版权归原作者所有，若有侵权，请联系我们删除。
