近日，国网天津市电力公司成功实施车网互动（V2G）实时调控示范活动，新能源汽车作为移动储能单元规模化、分钟级响应电网调度取得新进展。

V2G是实现新能源汽车与电网能量双向互动的关键技术之一，对增强电网弹性、提高负荷调节能力、保障应急供电等具有重要意义。此次活动聚合了雪莲路车网互动示范站、滨海新区双碳示范站等多个站点的资源，共调度104辆新能源汽车向电网放电，通过某电网智慧车联网平台开展精准调控，在晚间用电高峰时段平均放电功率超过1兆瓦，峰值功率达1.74兆瓦。

此次活动设置了新能源汽车电力支撑电网紧急保供、削峰填谷两个应用场景，检验了电网对大规模V2G的聚合调控能力，验证了新能源汽车规模化参与电网调节的技术可行性与控制可靠性，为未来大规模车网互动关键技术落地和商业模式推广积累了经验。

据介绍，位于东丽区的雪莲路车网互动示范站建有容量296千瓦的光伏车棚，与在建的天津市第三中心医院东丽院区仅一墙之隔，毗邻网约车公司、公交场站。未来，该站可依托周边新能源汽车资源，构建“车辆—站点—医院"联动保电模式，为重要医疗负荷提供应急电力支撑。

一、串联谐振基本原理（LYYD2000电力行业新产品“串并联谐振耐压试验装置"操作更加简便，功能更完备）

串联谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

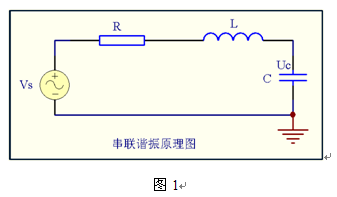

根据谐振原理，我们知道当电抗器L的感抗值Xl与回路中的容抗值Xc相等时，回路达到谐振状态，此时回路中仅回路电阻R消耗有功功率，而无功功率则在电抗器与试品电容之间来回振荡，从而在试品上产生高压。

二、 系统构成（LYYD2000电力行业新产品“串并联谐振耐压试验装置"操作更加简便，功能更完备）

全套试验系统由调频电源主机、电抗器、分压器、激励变压器和补偿电容器（可选器件）组成，接入被试品后组成一个谐振系统进行交流耐压实验。

主机： 就是一台幅值和频率可调的正弦波交流调频电源，给谐振回路提供激励源，同时提供电压显示、电流显示、计时、保护、报警等功能。

电抗器：就是一个大电感线圈，与被试品（相当于电容）构成串联谐振回路，可配置电抗器多节电抗器，使用时通过不同的串联、并联组合、实现不同的电感量以适用不同的试验条件。

分压器：内部通过电容器分压，从试品上高电压分得低电压供主机测量、控制使用。

励磁变压器：隔离主机电源与谐振回路电源，并升高主机的输出电压。

补偿电容器： 当试品电容量很小时，如果要实现系统谐振可能要求的电源频率超出试验标准的规定，可在试品上并联一个补偿电容，以实现试验要求，称此电容器为补偿电容器。

三、 主要技术性能（LYYD2000电力行业新产品“串并联谐振耐压试验装置"操作更加简便，功能更完备）

功率电源电压：AC380V±10%、50Hz；

仪器电源：220V±10%、50Hz；

谐振输出容量：800kVA；

仪器额定电压：0～400kV；

输出频率范围：30～300Hz；

输出电压波形：正弦波，波形畸变率＜0.5%；

频率调节灵敏度：0.1Hz，不稳定度≤0.05%；

系统噪声：≤60db；

9、系统测量精度：＜1级；

10．输出电压不稳定：＜0.5%；

11．保护响应时间：1us；

12．电感非线性度：≤0.05%；；

13．满功率输出下,连续工作时间为60min

14．环境温度：-15℃～+50℃；

15．相对湿度：≤90%RH；

16．海拔高度：≤2000米。

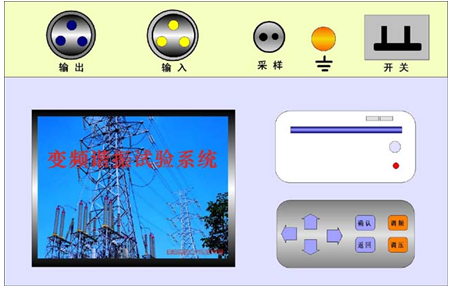

四  面板及部件名称（LYYD2000电力行业新产品“串并联谐振耐压试验装置"操作更加简便，功能更完备）

 辽宁陆上风力资源储量可观，还蕴藏着丰富的海上风力资源。2024年7月，国家能源所批复了辽宁海上风电规划，总规模达1310万千瓦。

在某电网有限公司的指导下，国网辽宁电力深度参与新型电力系统示范工程辽宁深远海风电海陆一体柔性直流送出示范工程的可研工作。该工程本期计划建设2座±500千伏柔直换流站、1座直流终端转换站，海上送出距离约60千米，陆上直流送出距离约210千米、交流送出路径长度约11千米。

工程将探索应用交直流输电、新能源构网型控制、基地电源与外送通道协同控制等很好的技术，针对黄海北部海域320万千瓦海上风电采用海陆一体柔性直流输送模式，将海上清洁电能安全精准输送至负荷中心，兼顾大规模海上风电送出和陆域负荷中心主干网架补强需求，构建结构清晰、安全可控、灵活高效的辽宁坚强主网架，打造“海陆一体"电网。

国网辽宁电力在大连地区构建了以核电、海陆风电、光伏发电等清洁能源为主体，源网荷储协同发展的新型电力系统示范区，更好统筹电网高质量发展和高水平安全。

新型电力系统建设是辽宁经济社会绿色转型的重要支撑。“十五五"时期，国网辽宁电力还将建设城市级新型电力系统综合试点，为东北老工业基地能源转型及大中型城市构建高可靠、高弹性、高能效新型示范工程，建设阜新市紫都构网型独立储能电站等项目，打造很好的构网型技术支撑电网稳定运行的示范。

本公司是专业生产“串并联谐振耐压试验装置"高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海来扬电气网站新闻及技术文章内容为传递更多信息而非盈利之目的,内容仅供参考，仅代表作者个人观点，以实际情况为准。)版权归原作者所有，若有侵权，请联系我们删除。
